Как заточить отрезной резец на токарный станок

Как заточить токарный отрезной резец: пошаговое руководство для начинающих и профессионалов

Что такое отрезной токарный резец

Отрезной резец — это специальный вид токарного инструмента, предназначенный для разделения заготовок по длине, а также снятия заусенцев и выполнения канавок. Отрезной резец широко используется в механической обработке металлов, как в ручных, так и в станочных работах. Эффективная работа этим инструментом возможна только при качественной заточке, соответствующей углам и геометрии для конкретного материала.

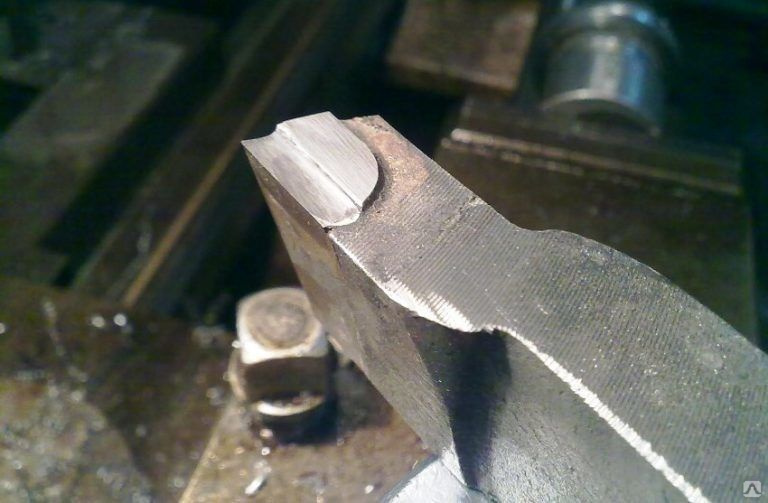

Заточка резцовЗачем затачивать отрезной резец

Даже самый прочный и качественный резец со временем теряет остроту. Затупленный инструмент вызывает:

  • Перегрев заготовки

  • Повышенный износ станка

  • Появление заусенцев и рваной поверхности

  • Неточные размеры

  • Увеличенный расход электроэнергии и времени

Правильная заточка резца обеспечивает чистый рез, высокую точность и долгий срок службы инструмента.

Основные углы заточки отрезного резца

Для качественной работы необходимо соблюдать определённую геометрию заточки. Стандартные углы:

  • Задний угол (α) — 6–8°

  • Передний угол (γ) — 0–5°

  • Главный угол в плане (φ) — 90° (иногда до 95°, в зависимости от задачи)

  • Угол заострения (β) — определяется как сумма переднего и заднего углов, обычно 85–88°

Эти значения могут варьироваться в зависимости от материала заготовки (сталь, алюминий, латунь и т.д.) и условий резания (скорость, подача, охлаждение).

Какой инструмент и оборудование использовать для заточки

Для заточки отрезного резца используются:

  • Точильный станок (электроточило)

  • Шлифовальный круг с мелкозернистым абразивом (обычно карбид кремния или электрокорунд)

  • Приспособления для выдерживания углов (угломер, приспособления для заточки под углом)

  • Защитные очки, перчатки, охлаждающая жидкость

Важно: абразив должен соответствовать твердости материала резца. Для быстрорежущей стали (HSS) подходит электрокорунд, а для твердосплавных — круги с алмазным напылением.

Пошаговая инструкция по заточке отрезного резца

  1. Подготовка инструмента
    Очистите резец от грязи, масла и остатков материала. Осмотрите режущую кромку на наличие сколов или трещин.

  2. Настройка станка
    Установите шлифовальный круг соответствующего диаметра и зернистости. Проверьте его на биение и закрепите надёжно.

  3. Выставление углов
    При помощи угломера или заводского шаблона установите правильные углы наклона резца к шлифовальному кругу. Важно соблюдать симметрию.

  4. Заточка передней поверхности
    Снимайте минимальный слой материала, плавно перемещая резец вдоль круга. Не перегревайте — можно использовать охлаждение или делать паузы.

  5. Заточка задней поверхности
    Аналогично обработайте заднюю поверхность, сохраняя необходимый угол заднего наклона.

  6. Формирование режущей кромки
    Особое внимание уделите вершине резца — она должна быть ровной, острой, без заусенцев и микротрещин.

  7. Доводка и шлифовка
    При необходимости выполните финишную шлифовку вручную или на тонком круге. Это улучшит стойкость инструмента.

  8. Контроль качества
    Проверьте симметрию, остроту и углы заточки. Протестируйте резец на образце металла.

Особенности заточки твердосплавных отрезных резцов

Твердосплавные резцы требуют более бережного подхода:

  • Используются алмазные или CBN-круги

  • Угол передней поверхности часто делают отрицательным или нулевым для устойчивости

  • Охлаждение обязательно — иначе происходит микротрещиноватость

  • Часто выполняется машинная заточка на специализированных заточных станках

Также на рынке доступны сменные пластины (резцы с твердосплавными вставками), которые после износа заменяются без заточки.

Советы по эксплуатации, чтобы резец дольше не тупился

  • Работайте на рекомендованных режимах резания

  • Используйте СОЖ (система охлаждения) при необходимости

  • Не допускайте перегрузки резца (толстая подача, твёрдый материал)

  • Регулярно осматривайте режущую кромку

  • Затачивайте при первых признаках износа, а не когда он полностью затупится

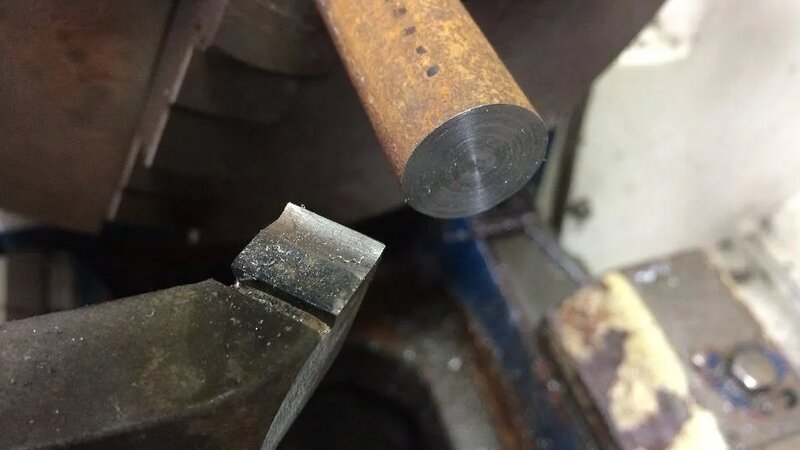

Заточка резцовТипичные ошибки при заточке

  • Перегрев режущей кромки

  • Неправильный угол — особенно передний

  • Неровная вершина — вызывает вибрации

  • Отсутствие охлаждения

  • Использование грубого круга без последующей доводки

Как правильно заточить отрезной токарный резец

Заточка токарного отрезного резца — важный этап, от которого напрямую зависит точность обработки, срок службы инструмента и безопасность работы. Соблюдение правильных углов, аккуратная шлифовка и своевременное обслуживание помогут добиться высококачественного реза и сэкономят на покупке новых резцов. Если вы работаете с токарным оборудованием регулярно, навыки грамотной заточки — необходимый элемент профессионализма.
