Нарезание червячной фрезой

Нарезание червячной фрезой: технология высокоточного изготовления зубчатых колес

Нарезание червячной фрезой является одним из наиболее распространенных методов изготовления зубчатых колес в современном машиностроении. Данная технология позволяет получать зубчатые передачи высокой точности, обеспечивая стабильное качество обработки и высокую производительность производства. Метод широко используется при изготовлении цилиндрических зубчатых колес, шлицевых валов, звездочек и других деталей, работающих в составе различных механизмов и приводов.

Благодаря универсальности и высокой эффективности нарезание зубьев червячной фрезой применяется в автомобильной промышленности, энергетике, станкостроении, сельскохозяйственном машиностроении и многих других отраслях.

Что такое нарезание червячной фрезой

Червячная фреза представляет собой многолезвийный режущий инструмент, форма которого напоминает червяк зубчатой передачи. В процессе обработки фреза и заготовка вращаются синхронно, формируя профиль зубьев методом обкатки.

Главной особенностью технологии является непрерывное формирование зубчатого профиля, благодаря чему достигаются:

• высокая точность обработки;

• равномерный профиль зубьев;

• стабильное качество поверхности;

• высокая производительность.

Метод позволяет получать детали с различным модулем и количеством зубьев.

Принцип работы червячной фрезы

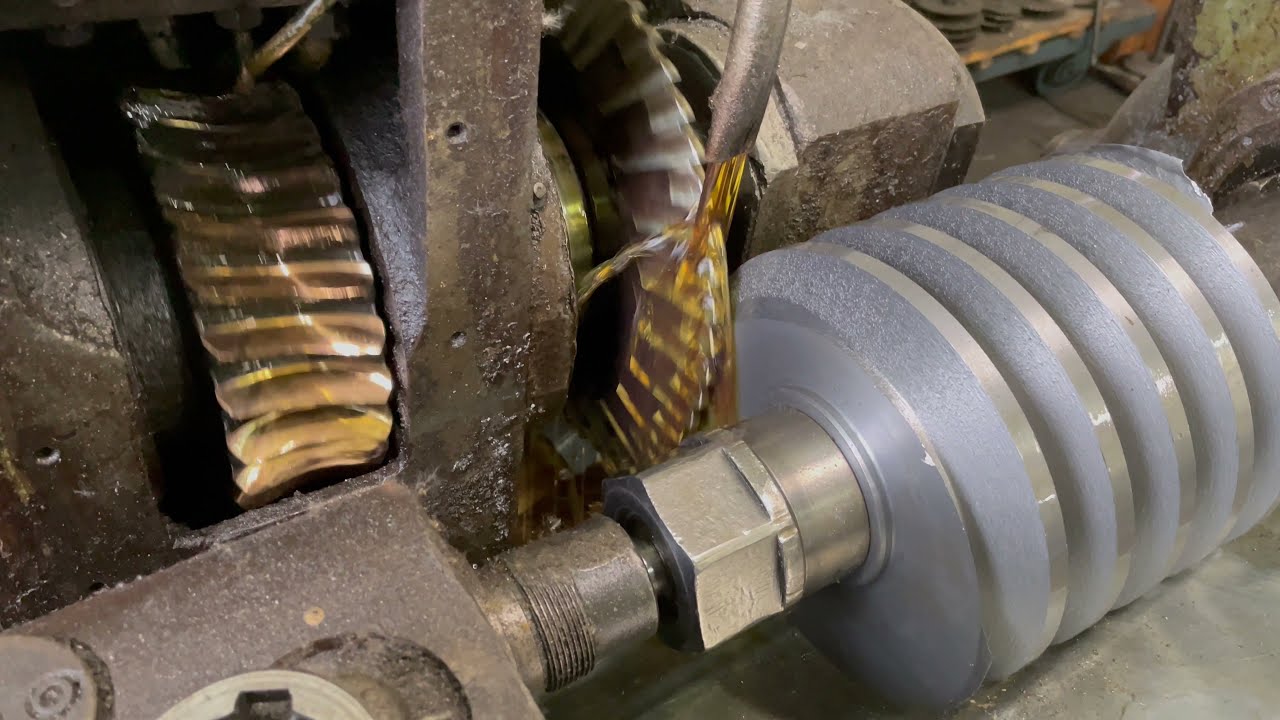

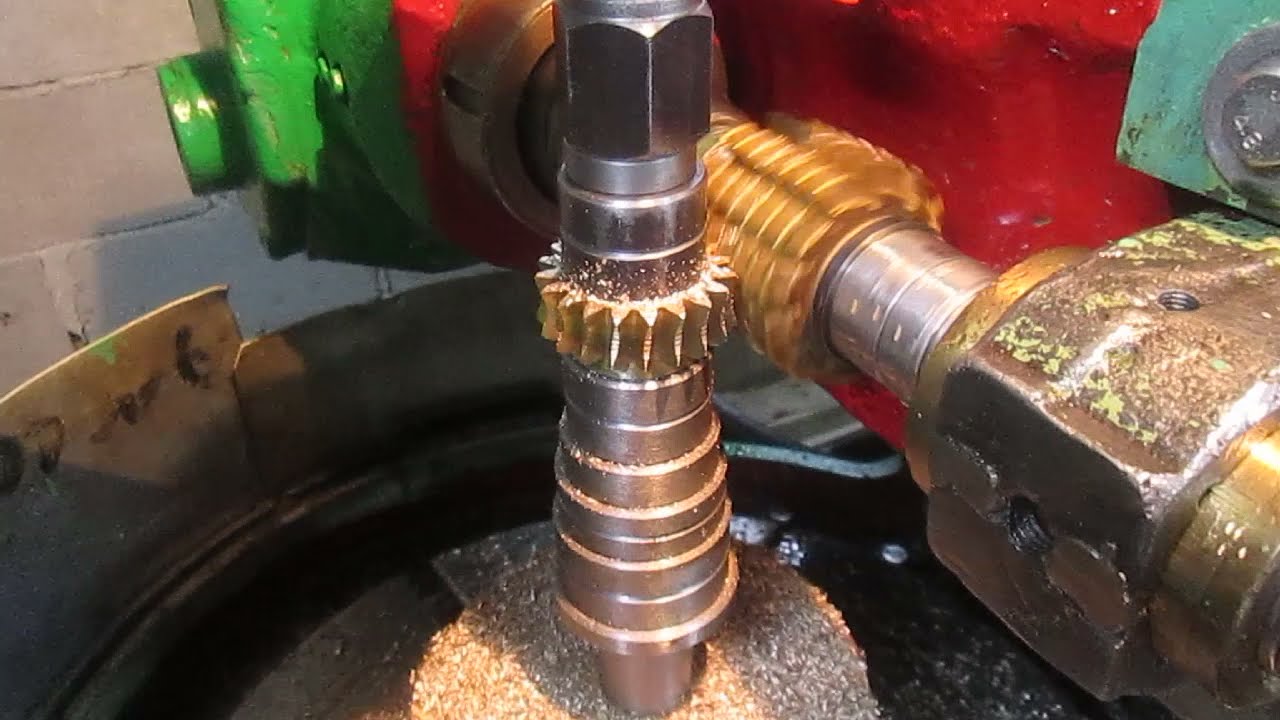

Во время обработки происходит одновременное вращение инструмента и заготовки. Червячная фреза постепенно снимает слой металла, формируя необходимый профиль зубчатого колеса.

Процесс включает несколько этапов:

1. Установка заготовки на станок.

2. Настройка параметров обработки.

3. Синхронизация вращения фрезы и детали.

4. Нарезание зубьев по всей окружности заготовки.

5. Контроль качества готового изделия.

Такой способ обеспечивает высокую повторяемость размеров и минимальное количество брака.

Преимущества нарезания зубчатых колес червячной фрезой

Технология получила широкое распространение благодаря ряду преимуществ.

Высокая производительность

Обработка выполняется непрерывно, что значительно сокращает время изготовления деталей.

Точность профиля зуба

Метод обкатки позволяет получать правильную геометрию зубчатого зацепления.

Универсальность

Червячные фрезы подходят для изготовления различных типов зубчатых колес.

Экономичность

Высокая скорость обработки снижает себестоимость производства.

Возможность серийного выпуска

Технология идеально подходит для массового изготовления зубчатых деталей.

Какие детали изготавливают методом нарезания червячной фрезой

Данный способ применяется при производстве:

• прямозубых колес;

• косозубых колес;

• шестерен;

• зубчатых венцов;

• шлицевых валов;

• звездочек цепных передач;

• элементов редукторов;

• деталей трансмиссий.

Высокая точность делает технологию востребованной в ответственных механизмах.

Оборудование для нарезания червячной фрезой

Для выполнения работ используются специализированные зубофрезерные станки.

Современное оборудование оснащается:

• системами ЧПУ;

• автоматической подачей;

• электронным контролем параметров;

• системами охлаждения инструмента;

• высокоточными приводами.

Это позволяет получать изделия с минимальными отклонениями от заданных размеров.

Виды червячных фрез

В зависимости от назначения используются различные виды инструмента:

• цельные червячные фрезы;

• сборные фрезы;

• быстрорежущие фрезы;

• твердосплавные фрезы;

• модульные червячные фрезы.

Выбор инструмента зависит от материала заготовки, требуемой точности и объема производства.

Нарезание прямозубых и косозубых колес

Одним из главных преимуществ метода является возможность изготовления различных типов зубчатых передач.

Червячной фрезой успешно нарезают:

Прямозубые колеса

Используются в редукторах, коробках передач и приводных механизмах.

Косозубые колеса

Обеспечивают более плавную работу и снижают уровень шума в механизмах.

Технология позволяет сохранять высокую точность независимо от конфигурации зубчатого профиля.

Требования к качеству зубчатых колес

При изготовлении зубчатых передач особое внимание уделяется следующим параметрам:

• точности шага зубьев;

• качеству поверхности;

• профилю зуба;

• биению детали;

• соответствию чертежным размерам.

Использование современных зубофрезерных станков позволяет обеспечить соответствие самым строгим требованиям машиностроения.

Где применяется технология нарезания червячной фрезой

Готовые детали используются в различных отраслях промышленности:

• машиностроение;

• автомобилестроение;

• металлургия;

• нефтегазовая отрасль;

• энергетика;

• сельскохозяйственная техника;

• горнодобывающее оборудование;

• транспортное машиностроение.

Практически любое оборудование, содержащее зубчатые передачи, требует применения данной технологии.

Почему нарезание червячной фрезой остается востребованным

Несмотря на развитие новых технологий обработки металла, зубофрезерование червячными фрезами продолжает оставаться одним из наиболее эффективных способов изготовления зубчатых колес.

Причины популярности метода:

• высокая точность;

• надежность процесса;

• универсальность применения;

• возможность серийного производства;

• экономическая эффективность.

Именно поэтому технология активно используется как на крупных машиностроительных заводах, так и на специализированных предприятиях по изготовлению зубчатых передач.

Нарезание червячной фрезой является современной и высокоэффективной технологией изготовления зубчатых колес, шестерен и других деталей с зубчатым профилем. Метод обеспечивает высокую точность, стабильное качество обработки и высокую производительность, что делает его одним из ключевых процессов в машиностроении.

Благодаря возможности изготовления как прямозубых, так и косозубых колес, технология нарезания червячной фрезой остается востребованной в самых разных отраслях промышленности и продолжает играть важную роль в производстве современных механизмов и оборудования.
